SZZ型自定中心振动筛

标签: 振动输送机 振动筛分机 给料机 振动给料机 输送机 仓壁振动器 完全平衡式连杆振动输送机 连杆振动输送机 双质体式连杆振动输送机 单质体式连杆振动输送机 卸灰阀 电动锁气翻板卸灰阀 棒条阀门 阀门 电液动扇形闸门 闸门 电、气动弧门卸料器 弧门卸料器 平板闸门 手动密闭闸门


一、产品标准:
  QJ/AKJ02.08-89自定中心振动筛QJ/AKJ02.09-89自定中心振动筛。
二、用途及特点:
  SZZ型自定中心振动筛运动轨迹为圆,全系列共有十种规格,可供煤炭、冶金、建材、化工等部门,对中小粒度的物料进行干式分级。筛机结构简单,坚固可靠,维修方便,效率高。
三、选用须知:
  ——筛机分单层和双层,除了SZZ1800×3600振动筛外都为吊式。
  ——筛网结构有编织网和冲孔筛板。
  ——电动机可安装在左侧或右侧,无特殊要求按安装图安装。
  ——电动机额定电压为380V,可选用防爆电机或不同额定电压的电机,如选用请在订货时注明。
  ——基础螺栓全部由用户自备。

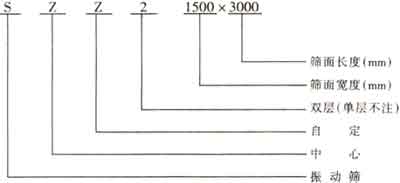

四、产品型号表示法示例:

     五、技术性能及参数:

 型号  筛  面  给料粒度( mm )  处理量( t/h )  电动机  外形尺寸
长×宽×高
 总重(kg)
 层数  面积(m2  倾角( °)  筛孔尺寸( mm )  结构  型号  功率(kw)
 SZZ800×1600  1 1.3  15  3-40  编织  ≤100  8-45  Y100L1-4  2.2  2167×1653×1110  498
 SZZ2800×1600  2  1.3  15  3-40  编织  ≤100  8-45  Y100L2-4  3  1935×1678×1345  822
 SZZ1250×2500  1  3.1  15  6-40  编织  ≤100  36-106  Y132S-4  5.5  2569×2110×1006  1021
 SZZ21250×2500  2  3.1  15  6-50  编织  ≤150  36-117  Y132M2-6  5.5  2635×2376×1873  1260
 SZZ21250×4000  2  5  15  6-50  编织  ≤150  58-188  Y132M-4  7.5  4184×2468×3146  2500
 SZZ1500×3000  1  4.5  20  6-50  编织  ≤150  52-170  Y132M-4  7.5  2866×2342×1650  2234
 SZZ1500×4000  1  6  20  6-50  编织  ≤150  70-227  Y132M-4  7.5  3951×2386×2179  2582
 SZZ21500×3000  2  4.5  15  6-50  编织  ≤150  52-170  Y132M-4  7.5  3050×2524×1855  2511
 SZZ21500×4000  2  6  20  6-50  编织或冲孔  ≤150  70-227  Y132M-4  7.5  4155×2754×2656  4022
 SZZ1800×3600  1  6.48  25  6-50  编织或冲孔  ≤150  76-245  Y180M-4  18.5  3750×3060×2541  4626
     注:表中处理量是依据松散密度0.9t/m3的煤,按上层筛面最大和最小筛孔进行干式分级给定的,物料中小于筛孔尺寸之半的颗粒含量占40%,大于筛孔尺寸的颗粒含量占25%,筛分效率为90%。表中凡重量低于2t的筛机最大拆分件均没列出。
六、安装尺寸:
      SZZ800×1600及SZZ2800×1600安装尺寸:
 代号
 型号
 L
 L1
 L2
 L3
 L4
 H
 H1
 H2
 H3
 H4
 B
 B1
 B2
 B3
 B4
 SZZ800×1600
 1990
 1352
 616
 676
 620
 1110
 620
 700
 25
 145
 1328
 800
 868
 1042
 140
 SZZ2800×1600
 1743
 1217
 284
 608
 460
 1345
 830
 765
 25
 145
 1328
 800
 888
 1042
 140
     SZZ1250×2500安装尺寸:
