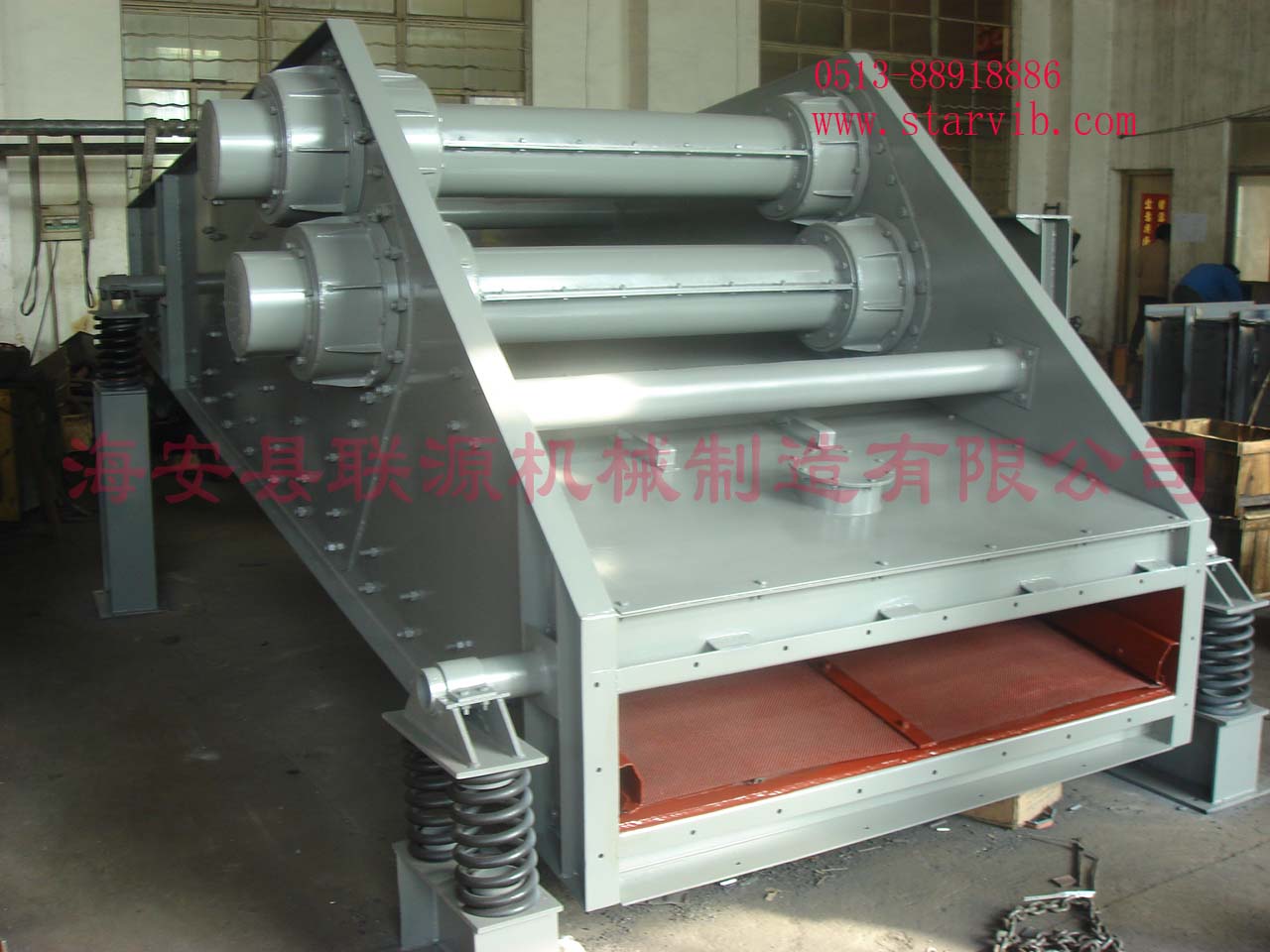

ZKR直线振动筛

标签: 圆盘给料机 防闭塞装置 仓壁振打器 圆振动筛 电机振动给料机 振动给料机 振动输送机 振动筛分机 给料机 输送机 仓壁振动器 完全平衡式连杆振动输送机 连杆振动输送机 双质体式连杆振动输送机 单质体式连杆振动输送机 电动锁气翻板卸灰阀 卸灰阀 阀门 棒条阀门 闸门
   该系列振动筛的国家行业标准JB/T6388-92《YKR型圆振动筛》、JB/T6389-92《ZKR型直线振动筛》由公司总经理杨隆昌先生执笔编制起草并已颁布在全国实施,作为YKR、ZKR系列振动筛项目第一、第二完成人杨隆昌先生和技术副总薛文生先生多次荣获省、部、市级科技进步奖。
一、该系列振动筛共有98种规格,系列化、通用化、标准化程度高,全系列筛机只用9套激振器,很多部件可通用。
二、特点及优势
   1、采用块偏心作为激振力,激振力强;
   2、筛子横梁与筛箱采用高强度螺栓联接,无焊接;
   3、筛机结构简单,维修方便快捷;
   4、采用轮胎联轴器,柔性联接,运转平稳;
   5、筛分效率高、处理量大、寿命长。
   6、通过多年生产实践,证明该系列筛机具有处理量大,技术参数合理,结构强度、刚度高,系列化、通用化、标准化程度高,运转平稳可靠、噪音小、维护检修方便等一系列优点。
三、工作原理
     直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的振动筛,振动筛方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起,跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构、无粉尘溢散等特点。最高筛分目数325目,可筛分出7种不同粒度的物料。
四、适应范围
直线振动筛(直线筛)系高效新型的筛分设备,广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业,以及粉状、颗粒状物料的筛选和分级。
五、结构部件
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机:(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
六、使用技巧
1、启动前检查是否卸掉附设的安全夹板。
2、检查全部锁紧部位是否牢固:检查振动筛筛格上的筛面是否压紧。检查橡胶垫与筛体以及机架连接。检查直线振动电机与筛体的连接。
3、检查振动电机:检查电源电压,检查振动电机的联锁控制装置。拆下电机的端盖,检查扇形块的相对相位角是否保持一致,拧紧扇形块的紧固螺钉。两电机安装的角度应保持一致。
4、进料装:收紧闸,检查进、出口的软管连接是否密封,同时不要过紧,否则会在筛体运动时扭破。
5、空载试车。试车时,筛体与机架等不得有碰撞或不正常的声音。检查直线振动筛振幅,筛体作往复直线运动时不得有扭曲等不正常现象。运转10-15分钟后,利用板手拧紧驱动机构的所用。
ZKR型单层直线振动筛技术性能及参数

型号
筛 面
给料粒度
mm
处理量
t/h
频率
Hz
双振幅
mm
电动机
重量
kg
各支点
工作动
负荷
N
各支点
最大动负荷
N
面积
倾角
 °
筛孔尺寸
mm
结构
型号
功率
kW
ZKR1022
2.25
-5~5
0.25~50
编织
筛网、
条缝
筛网、
冲孔
筛网、
橡胶
筛网、
聚胺脂
筛网等
﹤250
4.5~90
16~16.33
6~9
Y132S-6
3×2
2085
818
4090
ZKR1230
3.6
7.2~144
Y132M1-6
4×2
2693
1023
5115
ZKR1237
4.5
9.0~180
Y132M2-6
5.5×2
2948
965
4825
ZKR1437
5.25
10.5~210
Y132M2-6
5.5×2
3030
1225
6125
ZKR1445
6.3
12.6~252
Y160M-6
7.5×2
3800
1332
6660
ZKR1637
6.0
12.0~240
Y132M2-6
5.5×2
3388
1367
6835
ZKR1645
7.2
14.4~288
Y160M-6
7.5×2
4343
2425
12125
ZKR1652
8.4
16.8~336
Y160L-6
11×2
4695
2412
12060
ZKR1845
8.1
16.2~324
Y160L-6
11×2
4836
1989
9945
ZKR1852
9.45
18.9~378
Y160L-6
11×2
5122
2028
10140
ZKR2045
9.0
18.0~360
Y160L-6
11×2
5369
2100
10500
ZKR2052
10.5
21.0~420
Y160L-6
11×2
6176
2286
11430
ZKR2060
12.0
﹤250
24.0~480
Y180L-6
15×2
7558
2529
12645
ZKR2445
10.8
21.6~432
Y180L-6
15×2
7037
2426
12130
ZKR2452
12.6
25.2~504
Y180L-6
15×2
7816
2579
12895
ZKR2460
14.4
28.8~576
Y180L-6
15×2
8835
2875
14375
ZKR3045
13.5
27.0~540
Y180L-6
15×2
8558
2988
14940
ZKR3052
15.7
31.4~628
Y200L2-6
22×2
9931
3033
15165
ZKR3060
18.0
36.0~720
Y200L2-6
22×2
11062
3704
18520
ZKR3645
16.2
32.4~648
Y200L2-6
22×2
11789
3656
18280
ZKR3652
18.9
37.8~756
Y200L2-6
22×2
12909
4321
21605
ZKR3660
21.6
43.2~864
Y200L2-6
22×2
13800
4763
23815
ZKR3675
27.0
54.0~1080
Y225M-6
30×2
16500
5430
27150
