K型往复式给煤机

标签：振动给料斗惯性振动给料斗 YA圆振动筛圆振动筛完全平衡式连杆振动输送机连杆振动输送机螺旋输送机惯性振动给料斗振动给料斗仓壁振动器振动筛分机振动筛分振动放矿机电机振动输送机电机振动给料机振动给料机圆盘给料机往复式给煤机电磁振动给料机直线振动筛槽式给料机

　一、用途：
　　K型往复式给煤机用于煤或其它磨琢性小、粘性小的松散粒状物料的给料，将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。

　　二、技术参数：

型号规格			K-0		K-1		K-2		K-3		K-4
给料能力（t/h）	底板行程（mm）	曲柄位置	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤	无烟煤	烟煤
	200 150 100 50	4 3 2 1	100 75 50 25	90 67 45 22	150 112 75 39	135 100 68 34	225 170 133 55	200 150 100 50	330 247 165 83	300 220 150 75	590 440 295 148	530 395 268 132
曲柄转速（r/min）			57		57		57		62		62
电动机	型号		YB160M₁-8 （Y160M₁-8）		YB160M₁-8 （Y160M₁-8）		YB160M₁-8 （Y160M₁-8）		YB160M-6 （Y160M-6）		YB200L₁-6 （Y200L₁-6）
	功率（kw）		4		4		4		7.5		18.5
	转速（r/min）		720		720		720		970		970
减速机	型号速比		JZQ-350 12.64		JZQ-350 12.64		JZQ-350 12.64		JZQ-400 15.75		JZQ-500 15.75
允许Zui 大粒度（mm）	含量10%以下含量10%以上		250 200		350 300		400 350		500 450		700 550
设备重量（kg）	带料斗不带料斗		1127 1026		1251 1144		1481 1342		1927 1735		2737 2505

　　注：表中所列给料能力为调节闸门调到Zui大位置（相当不带调节闸门时的能力）
　　三、工作原理与结构说明：
　　K型给煤机由机架、底板（给煤槽）、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动，煤均匀地卸到其他设备上。
　　K型给煤机可根据需要设有带漏斗、不带漏斗两种形式。
　　给煤机设有两种结构形式：1、带调节闸门 2、不带调节闸门，其给料能力由底板行程来达到。

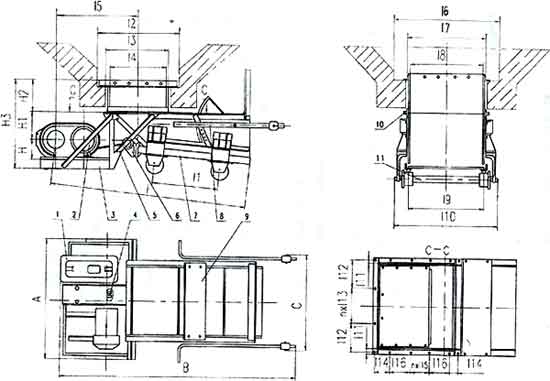

　　1、减速机 2、电动机 3、传动平台 4、联轴器 5、H形架 6、连杆 7、给煤槽 8、闸门 9、机架 10、漏斗 11、托辊
　　四、外形尺寸：（K 型给煤机外形尺寸图）

尺寸

型号

H₁

H₂

H₃

l₁

l₂

l₃

l₄

l₅

K-0

K-1

K-2

K-3

K-4

1360

1352

1622

3100

3540

3950

4740

846

1112

1360

1632

210

208

250

330

416

664

640

762

325

345

1051

1297

1341

1543

2450

2850

3270

3850

840

1150

1400

1700

1000

1250

1500

1750

800

1050

1300

1550

750

1000

1250

1500

1040

940

1157

1435

　　五、安装说明：
　　给煤机体（或漏斗）是固定在料仓口下，在安装前需要找平，将机架与料仓口用螺栓坚固。然后再将传动平台找正，H形架与机架、传动平台焊牢。减速机、电机找正，调节好后，螺栓坚固。
　　

尺寸

型号

l₆

l₇

l₈

l₉

l₁₀

l₁₁

l₁₂

n×l₁₃

l₁₄

n×l₁₅

l₁₆

N×MD

K-0

K-1

K-2

K-3

K-4

750

1000

1250

1500

550

800

1050

1300

500

750

1000

1250

500

750

1000

1250

830

1080

1330

1580

191

275

208

273

266

1×200

1×282

2×208

2×273

2×270

131

1×190

2×225

2×290

2×320

190

225

290

220

14×M20

17×M20

20×M20

　　六、订货须知：
1、签订合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。
　　2、随机技术文件：产品合格证、装箱单、产品使用说明书。
